01 什么是超聲波？

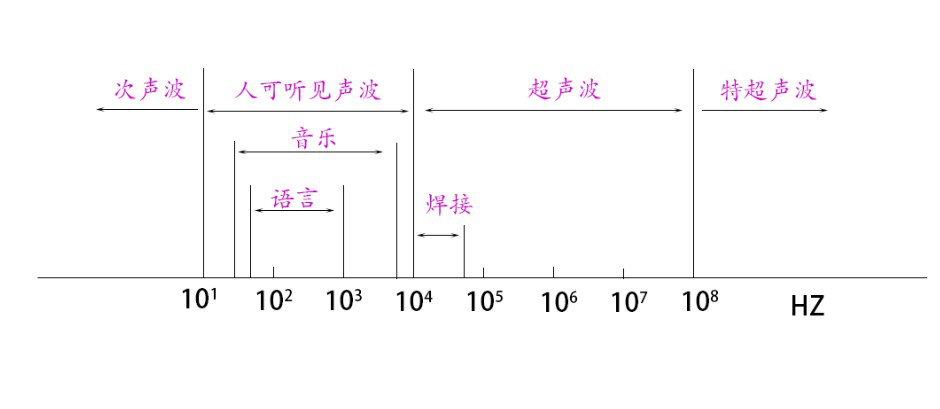

       通常情況下，我們把每秒鐘振動的次數稱為聲音的頻率，它的單位是赫茲(Hz)。我們人類耳朵能聽到的聲波頻率大約是20Hz-20kHz。可以根據下面視頻中的測試來聽聽你可以聽到什么范圍的聲波？

       超聲波是聲波的一部分，雖然人耳無法聽見，但是廣泛地存在于自然界。不同的人能夠聽到的頻率是不一樣的，很多人能夠聽到的頻率在12kHz以內，因此，嚴格定義上一般把頻率高于20kHz的聲波稱為“超聲波，非嚴格定義的情況下，12kHz以上也可以認為是超聲波了。因為超聲波具有方向性好、穿透能力強、易于獲得較集中的聲能的特點，所以被廣泛應用于焊接、清洗等場景。

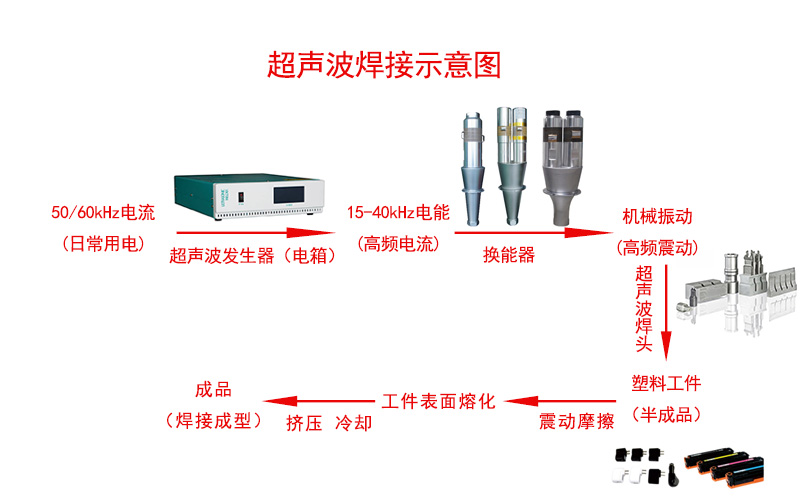

02.超聲波焊接機工作原理

       1.超聲波焊接機一般是用220V的交流電驅動，通過超聲波發生器將50/60赫茲電能轉換成15KHz或 20KHZ的聲波。

       2.通過換能器，把高頻聲波能量轉換成高頻機械振動，隨后機械振動通過一套可以改變振幅的變幅桿裝置傳遞到焊頭（一般俗稱“模頭”）。

       3.焊頭將接收到的振動能量傳遞到待焊接工件的接合部，由于塑料導熱性差，短時不能快速散掉，聚集在焊區，塑料的接觸面迅速熔化，加上一定壓力后，使待焊接工件融合成一體。

       4.當超聲波停止作用后，讓壓力持續，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料強度。

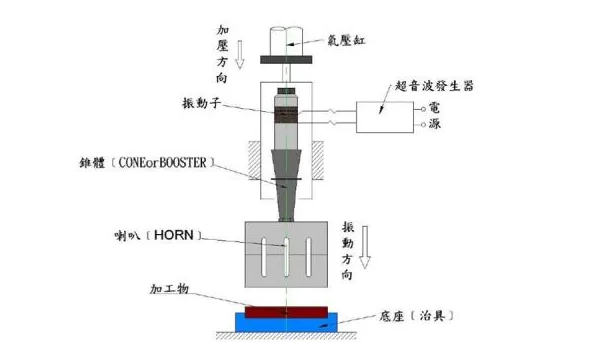

03.超聲波焊接設備組成部分

       根據超聲波焊接的工作原理，因此超聲波焊接設備一般是由一下幾部分結構組成：氣壓傳動系統、控制系統、超聲波發生器、換能器及超聲波模具和機械裝置等組成。

       氣動傳動系統： 一般由過濾器、減壓閥、油霧器、換向器、節流閥、氣缸等組成。工作時首先由空壓機驅動沖程氣缸，以帶動超聲換能器振動系統上下移動。

       控制系統：一般目的是達到焊機的自動化工作，一般工作流程為：電源啟動一上工件等觸發控制信號——氣壓傳動系統——氣缸加壓焊頭下降并壓住——觸發超聲發生器工作，發射超聲并保持一定焊接時間—— 去除超聲發射——繼續保持一定壓力時間——退壓——焊頭回升，如此循環往復。

       超聲波發生器 ：15kHz的發生器一般功率在2600~4200W，20kHz的發生器一般功率在1200~2000W，30/40kHz的發生器一般功率在800~1200W。從以上數據我們可以看出，超聲波頻率越低，超聲波發生器的功率相對越高。

       換能器：將聲能轉換成機械能。

       超聲波模具：對不同的焊接對象需要有不同超聲波模具。超聲波模具有帶振幅放大的和不帶振幅放大的兩種。所用材料通常有鋼、鋁合金、鈦合金，其端面鍍硬質合金，功率較大時也有用鈦合金材料制成的，該材料疲勞強度比鋁合金高一倍多。

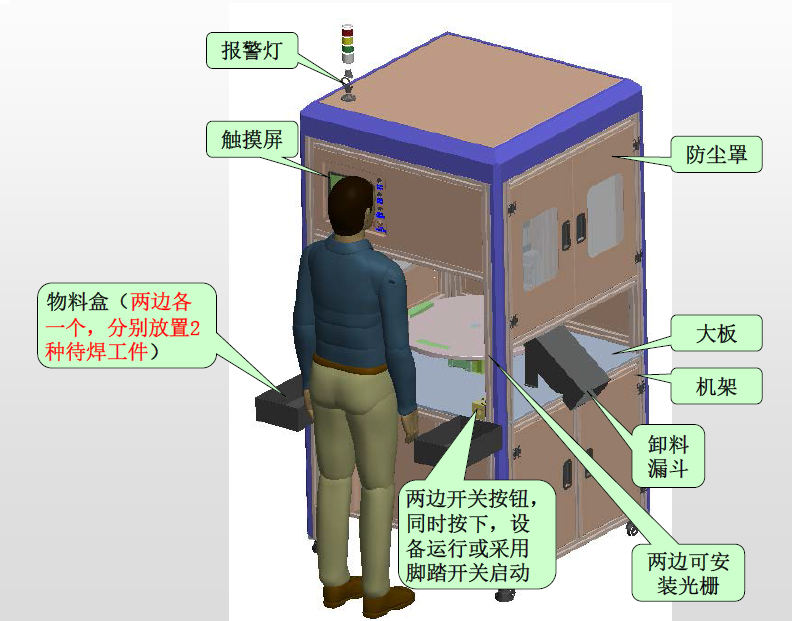

04.卓博自動化設計制造的超聲波焊機有如下特征：

1.具有安全防護罩，兼具防塵功能，采用透明的亞克力作為隔板，安全防塵的同時也可以一眼看清楚設備內部的工作狀態；

2.采用圓盤式多工位的模式，可以根據實際使用需求，增加預壓、檢測、吹塵、自動上料，自動卸料等功能；

3.采用安全光柵，在人手等部位放入設備內部操作時，整臺設備會處于暫停狀態，確保操作人員的絕對安全；

4.可選雙邊按鈕啟動或者腳踏啟動或者光柵啟動的模式，保證安全的同時也方便人員的操作，減少等待，提高工作效率。

5.使用藍色膠條配合鋁合金材質機架，顯科技感；

6.使用7寸觸控屏，參數及工作狀態一目了然，兼具數據統計功能，時刻掌握產能；

7.使用快接式治具，方便產品的換型，只需更換治具和模頭，達到一機多用的目的；

8.具有故障報警功能，頂部聲光報警燈醒目提醒工作狀態，方便及時維護。
